奧林巴斯工業顯微鏡實現3D表面形貌測量的技術與應用

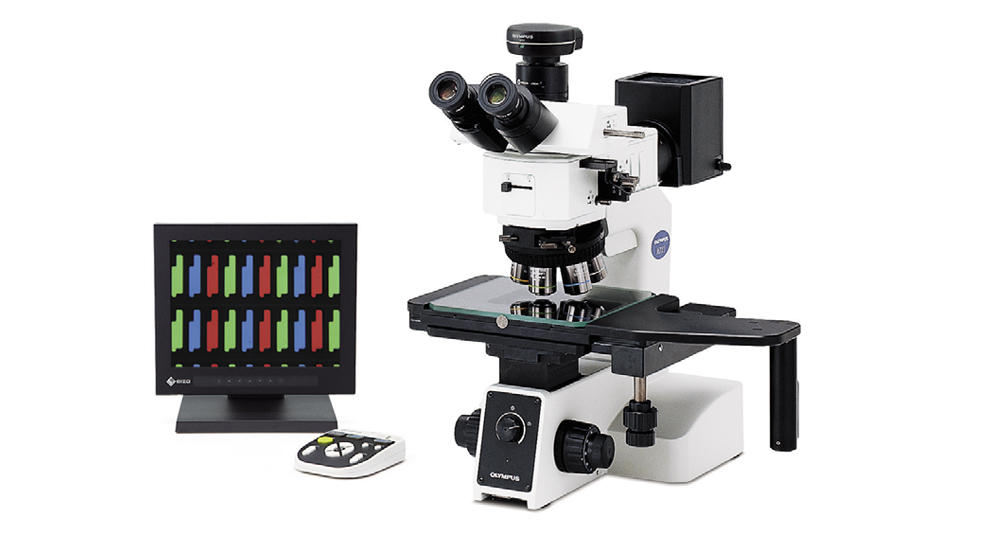

奧林巴斯工業顯微鏡憑借其先進的光學技術和智能化功能，在3D表面形貌測量領域樹立了行業標桿。其核心技術主要包括激光共聚焦掃描、白光干涉測量以及創新的智能算法輔助，能夠?qū)崿F(xiàn)納米級精度的三維形貌分析。

激光共聚焦掃描技術

奧林巴斯LEXT? OLS系列激光顯微鏡采用405nm短波長激光光源和共焦光學系統，通過高精度掃描獲取樣品表面的三維數據。其工作原理是：激光束通過物鏡聚焦到樣品表面，反射光通過共焦針孔被光電倍增管接收，系統通過Z軸掃描記錄不同焦平面的光強信息，最終生成每個像素點的I-Z曲線，從而計算出精確的高度數據。這種技術能有效消除離焦光干擾，實現亞微米級分辨率，特別適合測量表面粗糙度、臺階高度等微觀形貌特征。

多模式融合測量系統

奧林巴斯高端顯微鏡如DSX1000和LEXT OLS5100整合了多種成像模式，包括明場、暗場、偏光、微分干涉等，可針對不同樣品特性選擇最佳觀察方式。其中，DSX1000采用遠心光學系統，確保在整個放大范圍內（20-7000X）測量無失真，而LEXT系列則結合彩色成像光學系統和激光共焦系統，同步獲取樣品色彩信息和3D形貌數據。

智能化測量流程

新一代LEXT OLS5100引入了智能實驗管理助手和智能物鏡選擇助手，極大簡化了操作流程39。用戶只需放置樣品并按下開始按鈕，系統即可自動完成掃描、數據采集和分析，即使是復雜形貌也能一鍵獲取可靠數據。此外，其趨勢可視化工具可幫助用戶快速發現測量異常，優化檢測結果。

廣泛工業應用

奧林巴斯3D測量顯微鏡已廣泛應用于半導體制造、精密機械、新能源等領域。其非接觸式測量方式不會損傷樣品，配合大范圍拼接功能，可滿足從微米級電子元件到厘米級汽車零部件的檢測需求。

隨著工業4.0發展，奧林巴斯正進一步整合AI技術，推動3D表面測量向更智能、高效的方向演進，持續為先進制造和科學研究提供強有力的技術支持。
